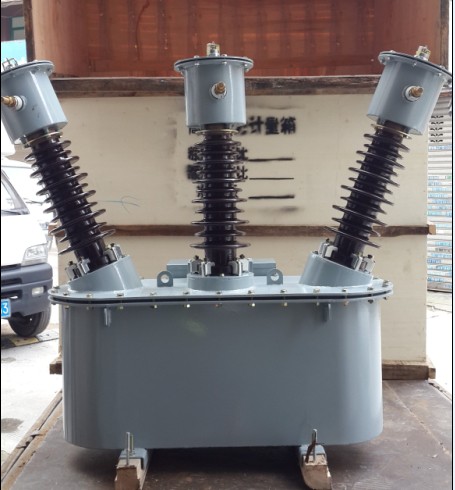

JLS-35油侵式高压计量箱

简要描述:JLS-35油侵式高压计量箱,额定频率50HZ、额定电压35KV户外电力系统中作电能计量;也可按用户要求提供二次各种电压及不等容量的开关电源。以便实现高压预付费计量功能,产品密封性能优越,采用真空波纹管膨胀器装置,*杜绝了油与空气接触造成的恶化问题。互感器三防性能好,等级高,可为用户提供0.2S级各种变比及双变比的产品。

  • 产品型号:JLS-35kv
  • 厂商性质:生产厂家
  • 更新时间:2020-07-02
  • 访  问  量:613

详细介绍

品牌自营品牌产地类别国产

JLS-35油侵式高压计量箱

JLS-35油浸式高压计量箱产品详细介绍:

一、JLS-35高压计量箱性能概述:

  本组合互感器适用于额定频率50HZ、额定电压35KV户外电力系统中作电能计量;也可按用户要求提供二次各种电压及不等容量的开关电源。以便实现高压预付费计量功能,产品密封性能优越,采用真空波纹管膨胀器装置,*杜绝了油与空气接触造成的恶化问题。互感器三防性能好,等级高,可为用户提供0.2S级各种变比及双变比的产品。高压瓷套采用防污等级为IV级的设计,爬电比距大,耐污染与潮湿,一次及二次防护严密,防窃电能力强。

互感器结构合理,体积小、重量轻,适宜任何位置,任意方向安装。并且每项产品有单独的电压、电流互感器,有效的防止了因三相负荷不平衡而造成的少计量的现象。


二、JLS-35高压计量箱技术参数:

1.产品符合GB17201组合互感器相应标准。

2.额定绝缘水平35KV:40.5/80/200KV

3.额定电压比:准确组合及相应额定二次输出,见表:

JLS-35油侵式高压计量箱
三、JLS-35高压计量箱外形及安装尺寸:

jls-35高压计量箱外形及安装尺寸图

四、运输及安装需求:

1.运输过程中主体、表箱不得翻转倾斜,并要采取防震措施。若需起吊时必须水平起吊。

2.在投入运行前应检查互感器,核对操作元件的额定电压,额定电流与实际情况相符。

3.产品的存放应选择干燥、通风、防潮、防震、防有害气体侵袭的室内。长期存放时应定期检查环境是否符合要求,各部件是否完整。



  油浸式电力计量箱JLS-6,JSL-10,JLS-35产品主要由组合互感器和电度表箱两部分组成,组合互感器由两台或三台单相电压互感器和电流互感器组成,用25#变压器油作绝缘介质,一、二次出线端均用瓷套管安装在面板上。电度表箱装在组合互感器侧面,由一只有功电度表和一只无功电度表组成,具有计量精度高、重量轻、安装方便、防窃电等优点。该型电能计量箱适用于户外额定电压6、10、35KV、额定频率50HZ的三相系统线路上。



JLS-35双向计量式计量箱 :

JLS-35、10、6、3KV,JLSJ额定电流高压电力计量箱,不配电度表称组合互感器,交流油浸户外式(也适用户内),是直接测量高压线路中有功和无功电能的计量设备。适用於额定频率50、60赫芝的三相交流:35KV、10KV、6KV、3KV系统网路上。具有精度高、重量轻、安装方便和防窃电告等优点,深受广大供电部门欢迎。

  三相三线计量箱由二只单相电压和电流互感组成,三相四线计量箱由三只单相电压和电流互感器组成,装入箱体中,一二次出线均用瓷套管装在面板上,外侧表面配装电度表供计量使用。



型号及含义注:

JLS-35、10、6、3型和JLSJWH-35、10、6、3型、SJWL-35、10、6、3型、SJWD-35、10、6、3型主要技术性能相同。

单变比:2.5,5,7.5,10,15,20,25,30,40,50,60,75,100,120,150,200,250,300,400,600,800

双比:2.5-5,5-10,7.5-15,10-20,15-30,20-40,25-50,30-60,50-75,100-200,150-300,250-500

IEC标准JLS-35、10、6、3电流部分技术参数额定一次电流(A)执行:

1、计量箱符合国家标准GB17201-1997组合互感器的规定;

2、电流互感器符合国家标准GB1208-1997电流互感器的规定;

3、电压互感器符合国家标准GB1207-1997电压互感器的使用条件 环境温度:高气温+45℃。日平均气温+30℃。低气温-45℃。海拔高度:不超过4000米。大气条件:大气中无严重影响计量箱绝缘性能的污秽及侵蚀性和介质。在产品安装近1米内必须安装避雷器,以心雷击。

订货须知在订购产品时,请详细说明下列各项:产品型号、额定电压比、
